Galerie

Alle Bilder auf dieser Seite stammen aus einer Demo-Anlage – erfundene Geräte, erfundene Zählerstände, erfundener Standort. Es sind keine echten Anlagen- oder Verbrauchsdaten von Anwendern zu sehen. Die Demo-Anlage ist bewusst gut gepflegt: so sieht eedc aus, wenn die Datenquellen sitzen und die Monate vollständig sind.

Cockpit

Live – der Energiefluss

Die Startseite: links der Energiefluss mit jedem Erzeuger und Verbraucher einzeln, rechts „Auf einen Blick”, darunter Wetter, Tagesverlauf und Börsenpreis.

Live – der Energiefluss vor dem Haus

Energiefluss vor der Hintergrund-Variante „Haus“

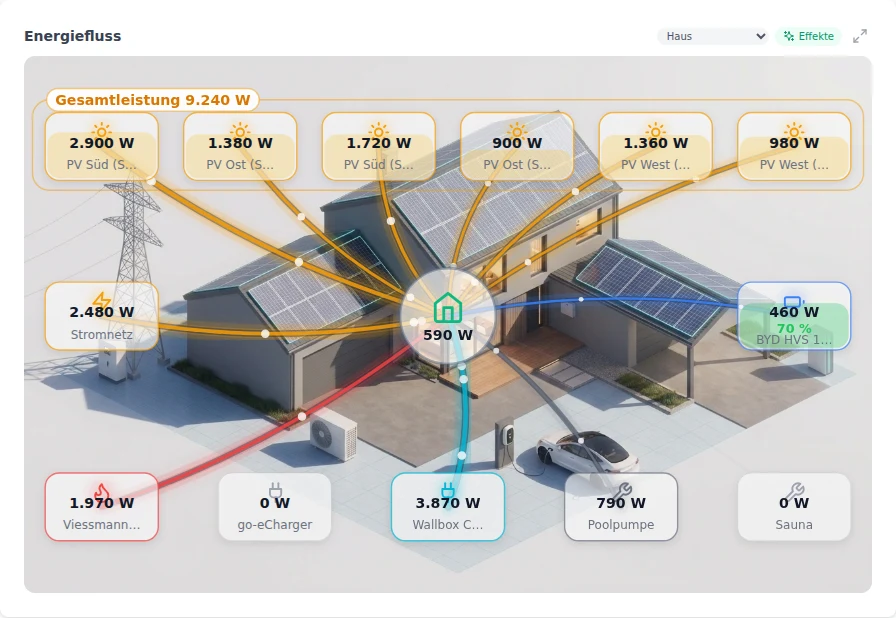

Derselbe Fluss, anderer Hintergrund: die Variante „Haus” stellt die Geräte vor ein Gebäude – umschaltbar im Kopf des Blocks, zehn Varianten stehen zur Wahl.

Live – Gruppenkachel angetippt

Liste mit Balken nach Klick auf eine Gruppenkachel

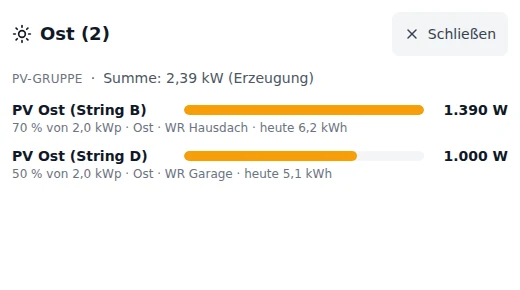

Wird es schmal, bündelt der Energiefluss Gleichartiges zu einer Kachel („Ost (2)”). Ein Tipp darauf öffnet die Liste mit Balken – jedes Gerät der Gruppe mit Leistung, Anteil und Tagesertrag.

Dieselbe Anlage, drei Breiten

Der Energiefluss fasst erst zusammen, wenn es sonst eng würde – und zwar von selbst. Ist Platz da, bekommt jedes Gerät seine eigene Kachel. Wird die Fläche schmaler, rücken gleichartige Geräte zu einer Kachel mit der Anzahl im Namen zusammen („Ost (2)”), und ein Klick darauf öffnet die Liste mit Balken aus dem Bild davor. Nichts verschwindet – es wird nur gefaltet.

Die drei Bilder zeigen dieselbe Anlage zur selben Zeit, nur in drei Fensterbreiten. Weil das eine Bewegung ist, die ein einzelnes Bild nicht zeigen kann, stehen sie hier nebeneinander.

Energiefluss bei 900 Pixel Breite – jedes Gerät hat eine eigene Kachel

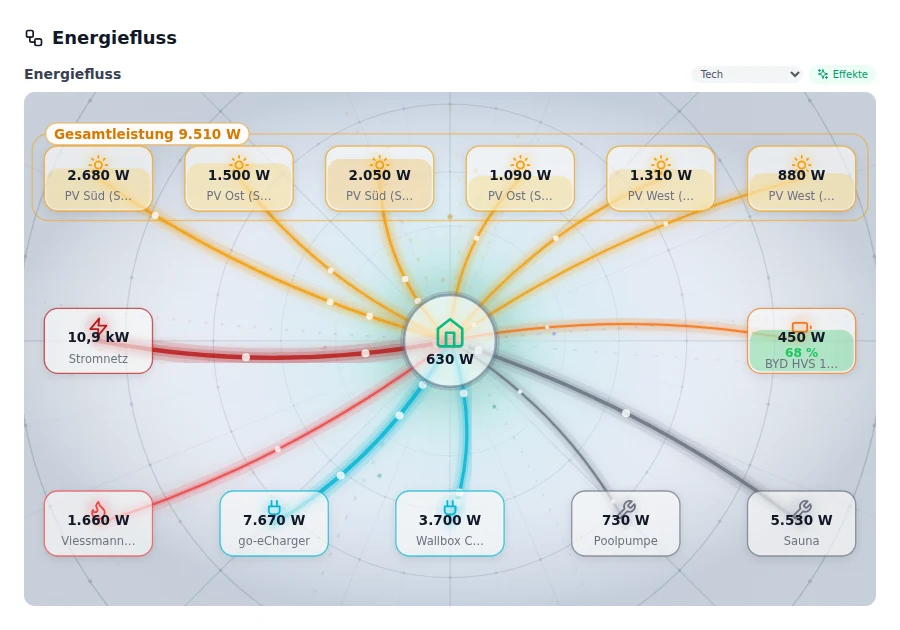

① 900 Pixel – jedes Gerät einzeln. Sechs PV-Strings, Wärmepumpe, beide Wallboxen, Poolpumpe und Sauna stehen jeweils für sich; fünfzehn Kacheln um das Haus.

Energiefluss bei 460 Pixel Breite – PV-Strings und Wallboxen zusammengefasst

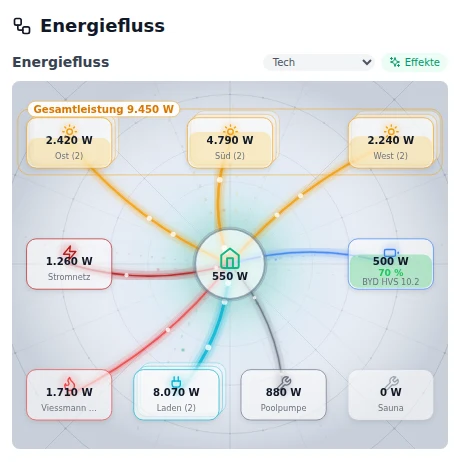

② 460 Pixel – Gleichartiges rückt zusammen. Die sechs Strings werden zu drei Kacheln nach Ausrichtung („Ost (2)”, „Süd (2)”, „West (2)”), die beiden Wallboxen zu „Laden (2)“. Poolpumpe und Sauna haben noch Platz und bleiben einzeln – elf Kacheln.

Energiefluss bei 360 Pixel Breite – zusätzlich die Verbraucher gebündelt

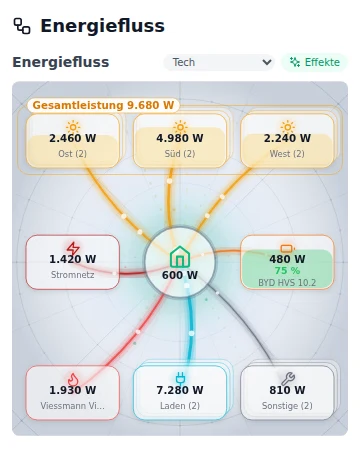

③ 360 Pixel – auch die Verbraucher gebündelt. Auf Handy-Breite wandern zuletzt Poolpumpe und Sauna in eine gemeinsame Kachel „Sonstige (2)“ – zehn Kacheln, und der Fluss bleibt lesbar, statt die Beschriftungen zu zerquetschen.

Monat

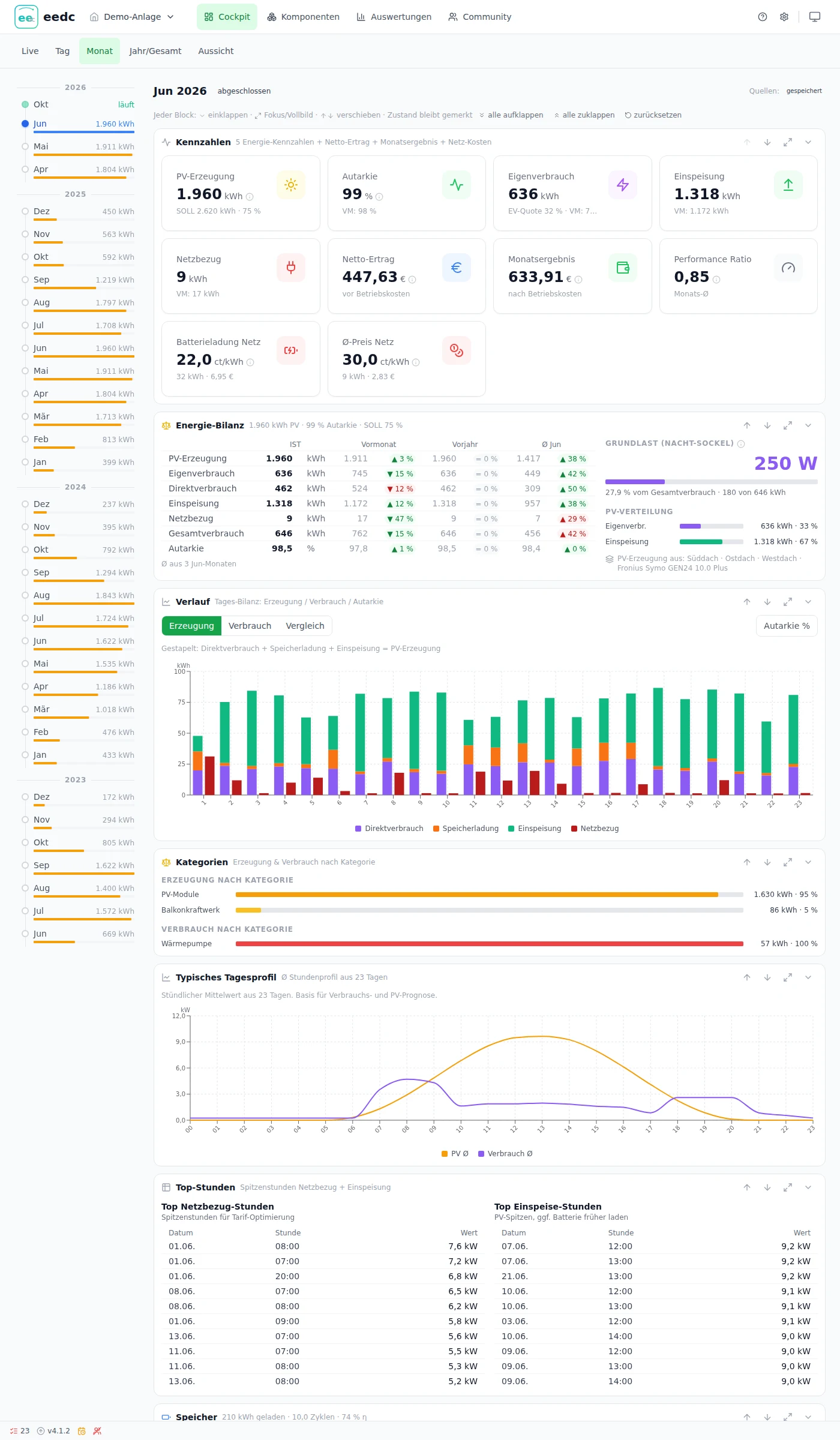

Der abgeschlossene Monat: Kennzahlen, Energie-Bilanz gegen Vormonat und Vorjahr, Tagesverlauf, Kategorien und das typische Tagesprofil. Links blätterst du durch alle erfassten Monate.

Jahr / Gesamt

eedc Cockpit → Jahr mit Jahreskennzahlen und Monatsvergleich

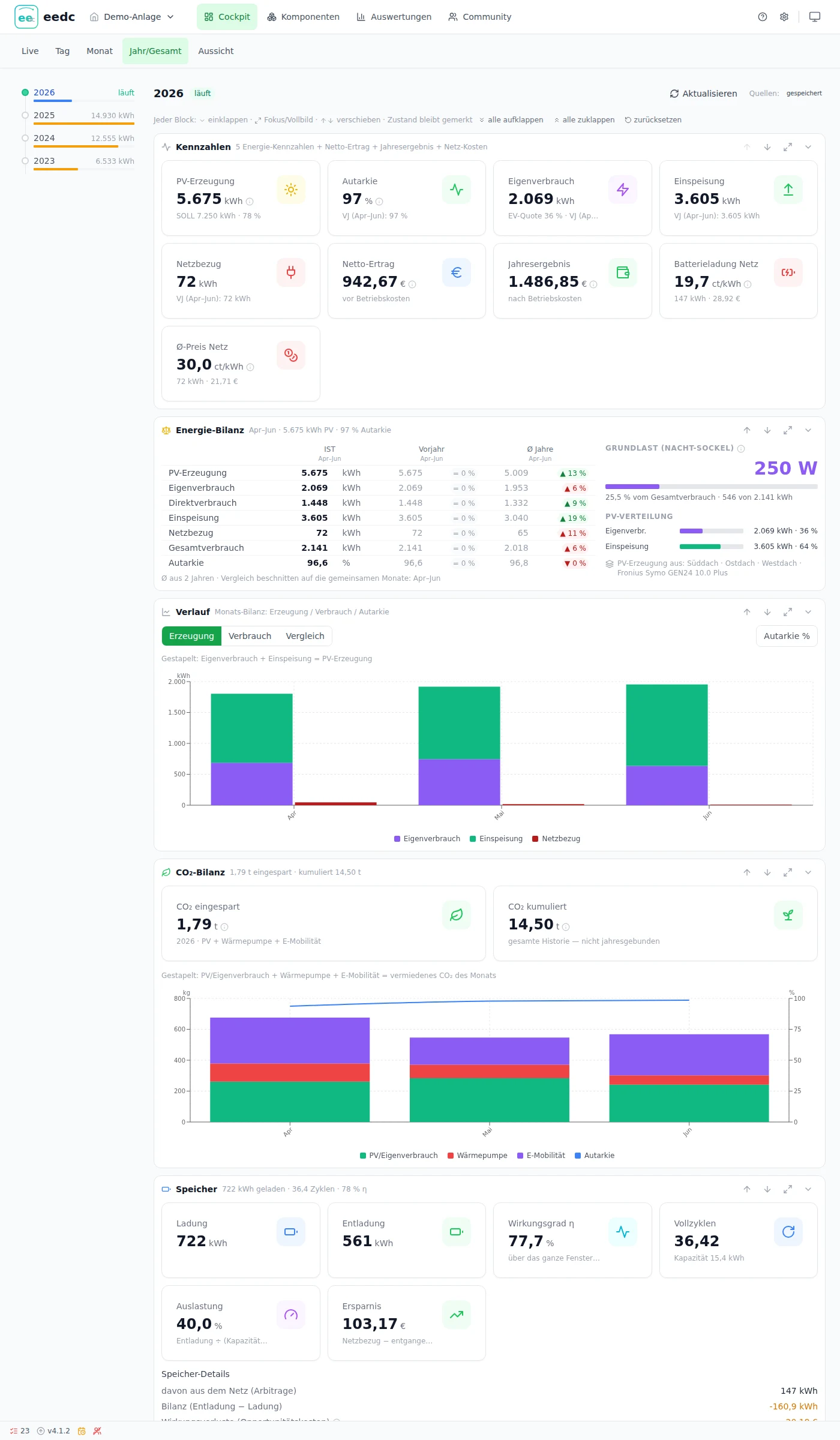

Dieselbe Anordnung eine Zeitstufe höher – Jahresertrag, Autarkie, Jahresergebnis und der Vergleich der Monate untereinander.

Aussicht

Der Blick nach vorn: erwartete Erzeugung für heute, morgen und die nächsten 14 Tage, gerechnet aus Wetterprognose und der gelernten Korrektur der eigenen Anlage.

Komponenten

Speicher

Jedes Gerät hat eine feste Heimat mit derselben Gliederung: Status → Verlauf → Vergleich → Wirtschaftlichkeit. Hier der Speicher mit Vollzyklen, Wirkungsgrad, Durchsatz und Netzladeanteil.

Auswertungen

ROI

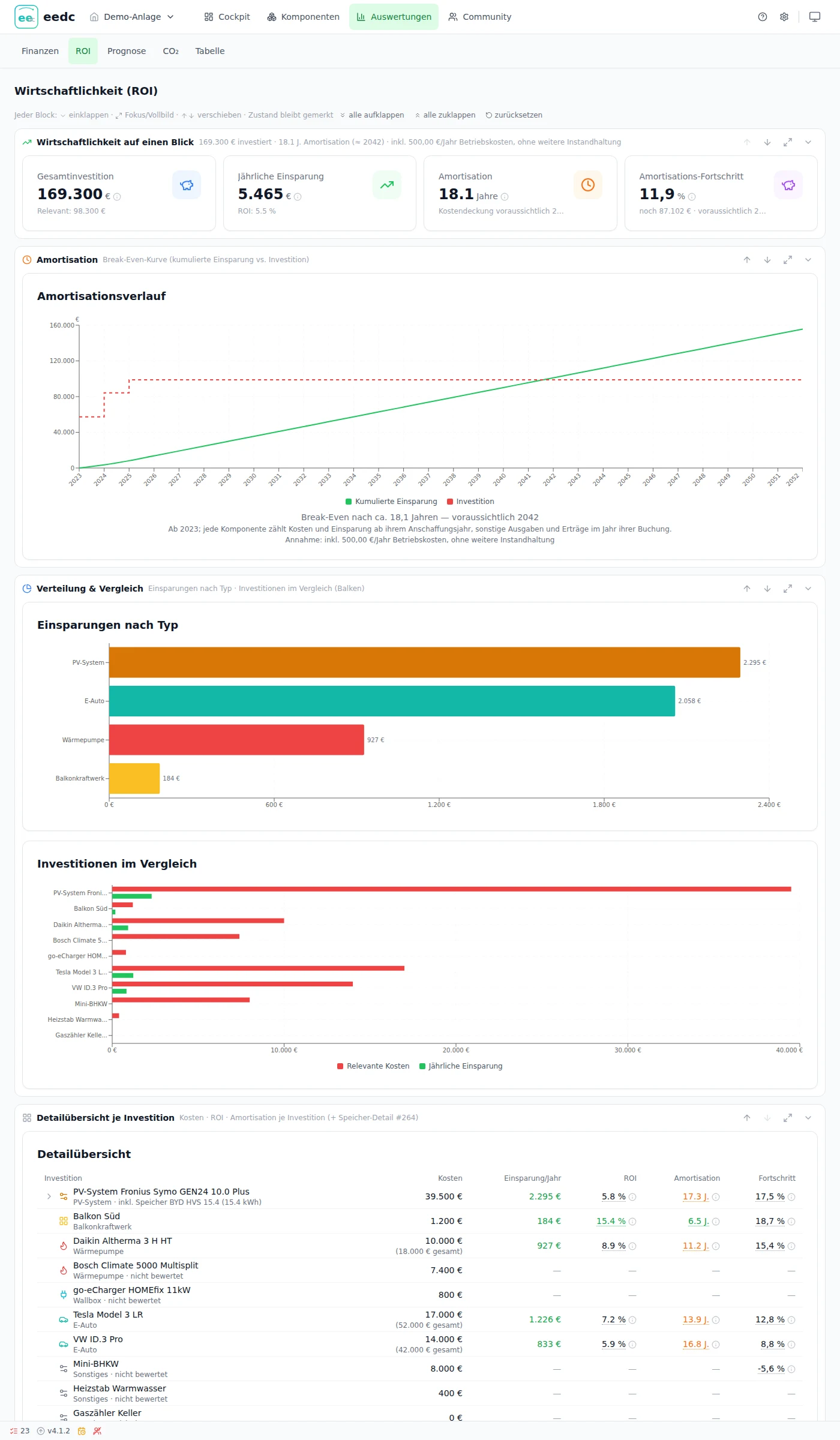

Der Amortisationsverlauf über die ganze Anlage, Einsparungen nach Typ und eine Zeile je Investition – mit Kosten, Einsparung pro Jahr, Rendite und Fortschritt.

Community

Der anonyme Vergleich mit anderen Anlagen: Rang gesamt und in der Region, Stärken und Schwächen der eigenen Anlage. Teilnahme ist freiwillig und jederzeit widerrufbar.

Bedienung

Ein Block im Vollbild

Jeder Block lässt sich per ⤢ bildschirmfüllend öffnen – zum Lesen eines Charts, zum Umschalten auf die Tabelle oder um den Link für ein Home-Assistant-Dashboard zu kopieren.

Der Block als Karte im Home-Assistant-Dashboard

Energiefluss als Webseiten-Karte in einem HA-Dashboard, 520 × 420 Pixel

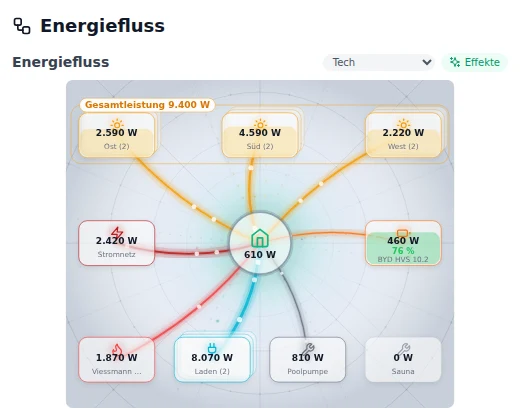

Derselbe Block unter seiner eigenen Adresse (#/cockpit/live?fokus=live:energiefluss), hier in einem 520 × 420 Pixel schmalen Fenster: genau so sitzt er als Webseiten-Karte in einem Home-Assistant-Dashboard – ohne Navigation, ohne Zurück, und er folgt dem Erscheinungsbild des Dashboards.

Datenquellen

Ein Feld, eine Quelle: unter Einstellungen → Datenquellen bekommt jedes eedc-Feld genau einen HA-Sensor, ein MQTT-Topic oder einen Geräte-Connector – mit Prüfung je Feld.
